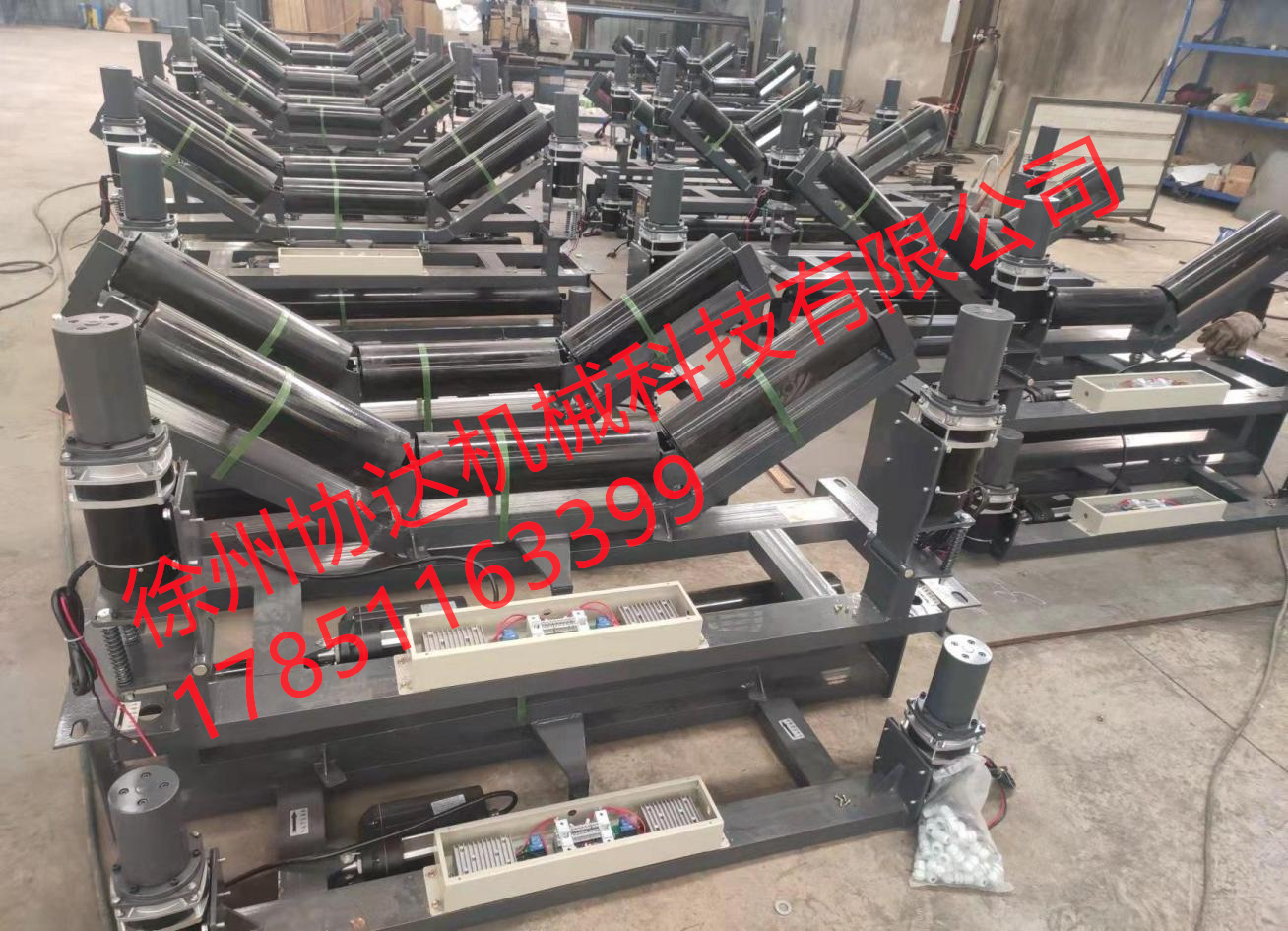

XDDJ 型系列全自動無源電動糾偏裝置

帶式輸送機經過很多年的發展,已被電力、冶金、煤炭、化工、礦山、港 口等行業廣泛采用，是成為各國爭先發展的行業。由于皮帶機安裝基礎不牢 、運轉不靈、負荷變化、落料沖擊的變化等因素，造成皮帶運行跑偏現象。 目前國內皮帶機防跑偏裝置，主要是機械固定式調偏器、液壓糾偏裝置和電磁減速機器。 我公司技術開發部，分析研究各種結構形式的皮帶居中裝置和不同工況形式的皮帶機，研制出性能穩定、動作平穩、調偏效果明顯的無源電動糾偏裝置。該產品利用皮帶動能，無需其他動力源，全自動預防和處理皮帶跑偏現象，使皮帶處

于設定的范圍內運行，可廣泛應用于冶金、礦山、電 力、建材、煤炭等行業的皮帶輸送系統，是預防和校正皮帶跑偏的最理想設備，徹底解決皮帶輸送機跑偏。

我公司設計制造的 XDDJ 型系列全自動無源電動調偏裝置和其它電動調偏器有如下不同

之處：

1、無需外接電源即可實現全自動電動調偏的功能；

2、電動傳動原理簡單，故障率極低；

3、具有響應速度快，處理及時可靠；

4、安裝、檢修、維護方便，調偏效率高。

一、全自動無源電動糾偏裝置特點

無源發電自動糾偏裝置為室內/室外布置，工作場所潮濕、多塵，設備應符合有關規范的要求，必須滿足 24 小時連續運行的要求。高效無源發電糾偏裝置按照輸送機系統參數確定 安裝數量及位置后，應完全消除輸送機跑偏現象。無源發電糾偏裝置工作電源為無源；采用不銹鋼高強度特制推桿，動力 13500N；絕緣等級為 F-s3；系統防護等級 IP68 以上。高強電動執行機構具備機械自鎖功能和電子制動雙重功能。達到了無人值守，不受工況環境的影響全天候的工作模式。解決原有機械調心托輥組無序?qū)故郊m偏并缺少自鎖能力的技術缺陷，徹底解決皮帶的跑偏頑疾，將輸送機皮帶跑偏量始終控制在 10mm 范圍內，不傷皮帶，不干擾運行， 降低能效，大幅增加托輥及皮帶使用壽命，提高生產效益。

1、XDDJ 型系列全自動無源電動糾偏裝置具有自動檢測皮帶跑偏和給以調整，使皮帶始終在設定的范圍內運行。

2、XDDJ 型系列全自動無源電動糾偏裝置無需電源，結構簡單，性能可靠，安裝維 護方便。

3、XDDJ 型系列全自動無源電動糾偏裝置控制調偏托輥組，具有鎖定功能。

4、XDDJ 型系列全自動無源電動糾偏裝置對皮帶檢測調整時，不磨損皮帶。

5、根據皮帶機的現場條件及使用特點，皮帶機由于溫度過低張力不穩、托輥竄動、托輥 粘料等原因，經常出現皮帶跑偏現象。選擇在輸煤皮帶機頭部、尾部承載段安裝 2 套，每套糾偏裝置可以保障 50m 輸送機良好運行；糾偏性的平衡調整皮帶的運行中出現跑偏的現象，并避開皮帶秤稱重域安裝，加強皮帶機穩定運行對計量的保障作用。建議 20 米內長皮帶安裝兩組，20 米以上安裝間隔為 10～20m/組。

二、XDDJ 型系列全自動無源電動糾偏裝置對比機械、液壓調偏器的優點

1、XDDJ 型系列全自動無源電動糾偏裝置當皮帶跑偏，檢區輪與皮帶接觸為浮動摩擦（接觸摩擦力大小可調），對皮帶邊緣無磨損。機械調偏器檢區檔輪與皮帶接觸為強行摩擦（接觸摩擦力無窮大），對皮帶邊緣及易磨損。

2、XDDJ 型系列全自動無源電動糾偏裝置是電氣控制，動作靈活，定位準確，而機械調偏器則反之。

3、液壓糾偏裝置不可避免的會出現漏油滲油的現象從而導致泄壓影響糾偏時效，這些在電動調偏不會發生。

三、工作原理

智能無源發電自動糾偏裝置是由檢測傳動輪、微型高效專用電機、專用電動推缸、電氣控制轉換系統、調偏支架總成等組成。 通過安裝在輸料皮帶支架的皮帶兩側的兩個檢測傳動輪作為動力源，實時動態的監測皮帶的運行狀況，當皮帶出現跑偏現象時接觸到檢測傳動輪， 其轉動帶動微型高效發電機產生電能，經逆變整流控制器發出控制信號，控制高強度特制電動推桿進行自糾偏工作。該裝置完全解決了以往普通機械糾偏效能低和液壓糾偏漏油滲油，干擾輸送機穩定運行，經常受各種外在因素的影響而導致糾偏效果失效的缺點。

四、選型說明

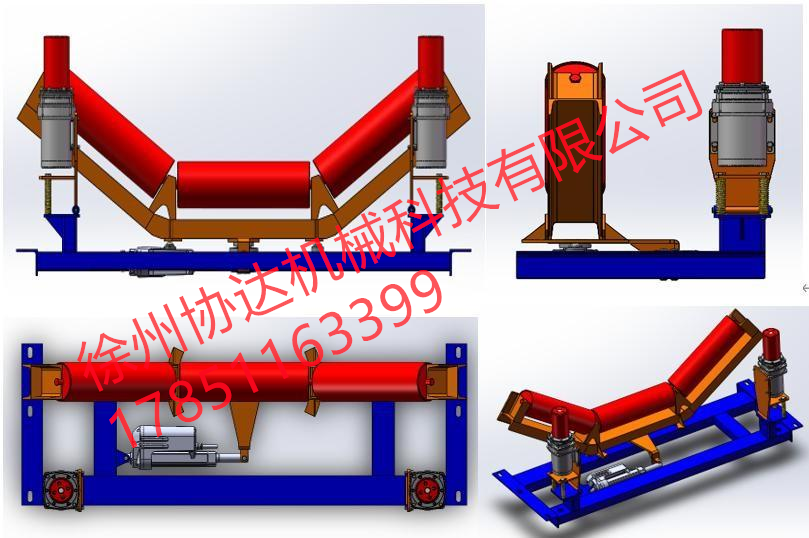

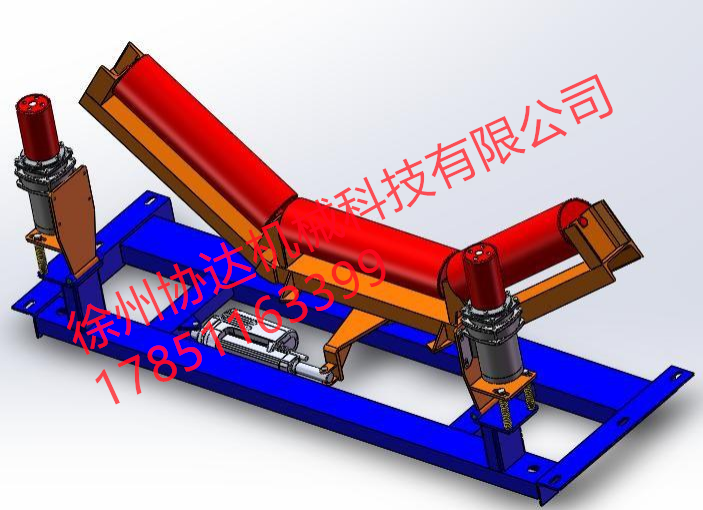

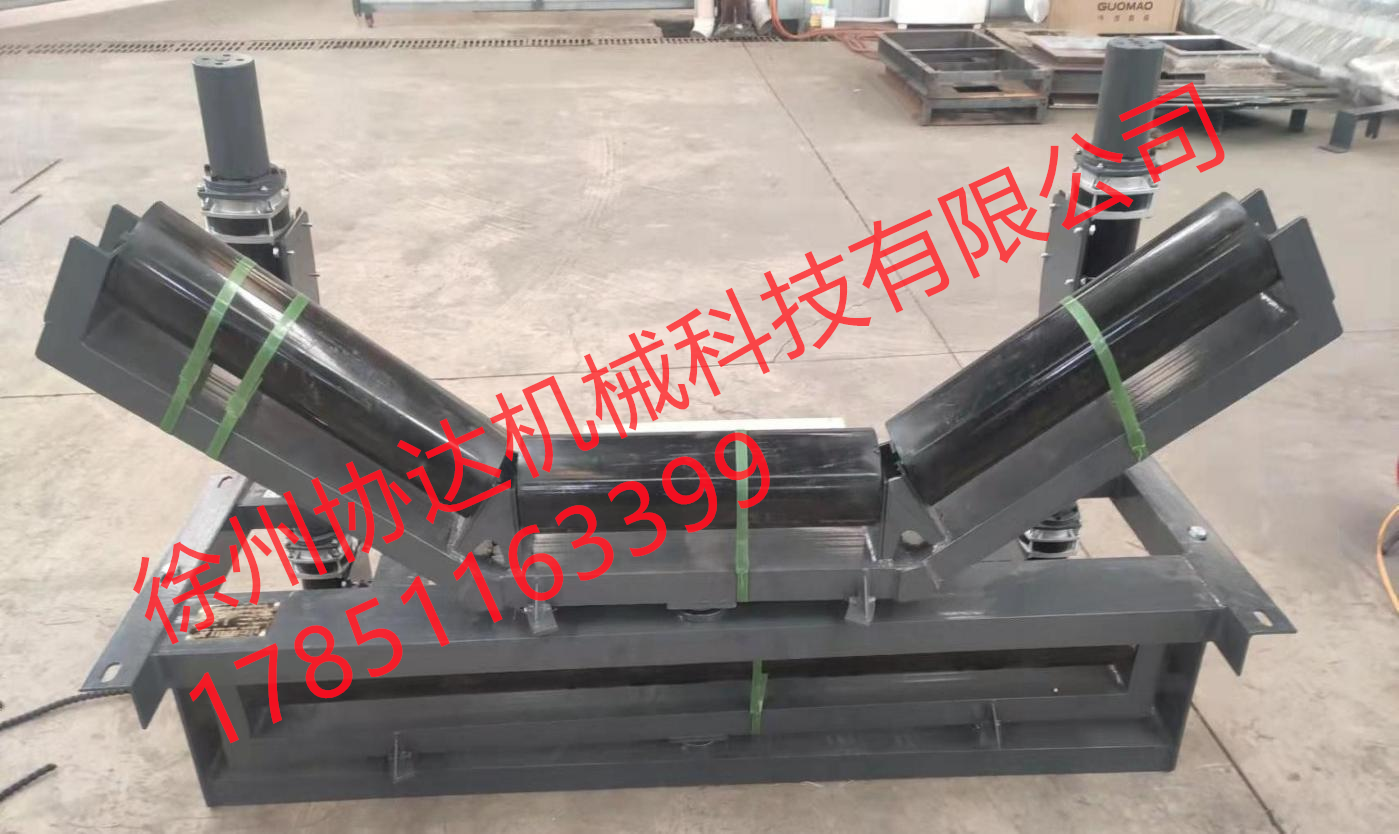

設備型號：XDDJ-（帶寬）S(上糾偏）

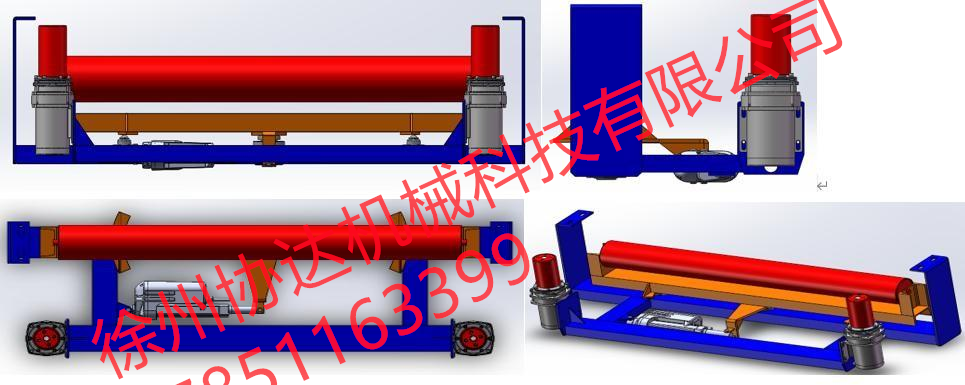

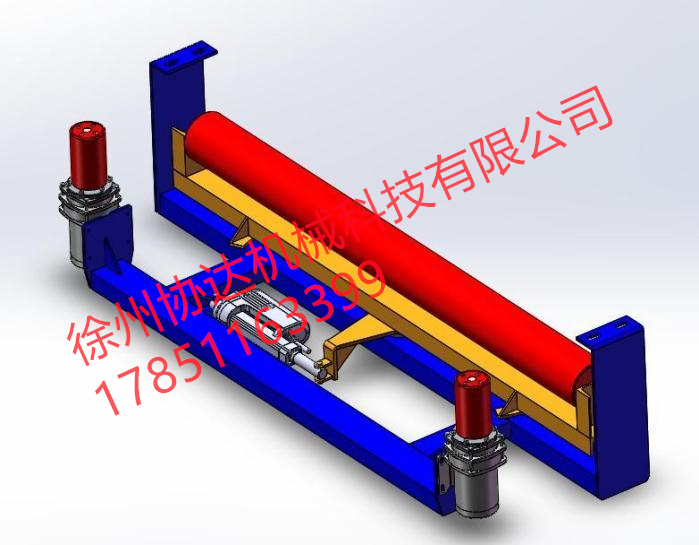

X（下糾偏）

1、需方提供皮帶機型號和槽形托輥直徑（89/108/133/159）或者皮帶機的斷面圖，以便確定選型及設計方案；非標的皮帶機沒有參數和斷面圖本公司派技術人員，根據現場需要進行測繪設計制造。

2、智能無源發電自動糾偏裝置根據皮帶機的膠帶有上下兩層,故分為上皮帶調偏裝置和下皮帶調偏裝置。

3、由于皮帶機有單向運輸和雙向運輸(可逆皮帶),分為單向皮帶調偏裝置和雙向皮帶調偏裝置兩個品種。

五、安裝說明

糾偏裝置可安裝在皮帶需要糾偏校正的場所，安裝前請確認安裝位置，糾偏裝置出廠時已經整機裝配調試完畢，糾偏裝置醒目位置標有箭頭，箭頭指向?yàn)槠н\(yùn)行方向，只需將箭頭指向和皮帶運行方向一致并替換原皮帶機托輥即可。僅需 8 只螺栓固定，并使糾偏架輥面與現場輸送機托輥保持一致

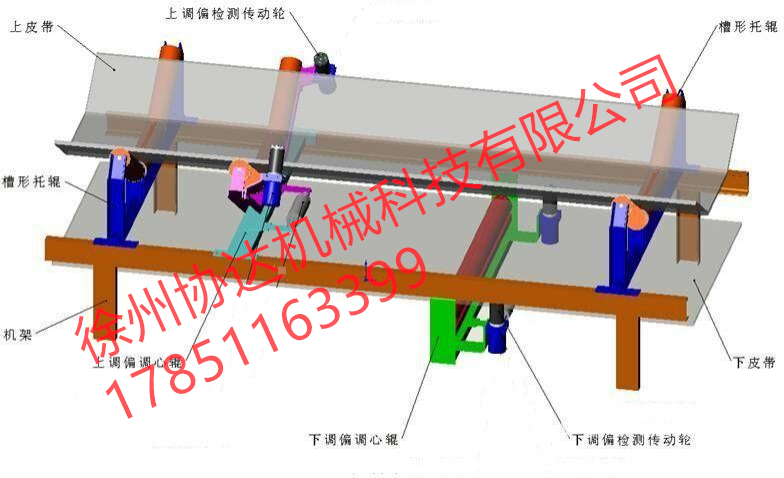

六、XDDJ 型系列全自動無源電動糾偏裝置現場安裝結構

七、維護說明

為確保無源電動糾偏裝置長期靈活可靠的動作，應對本設備定期進行以下檢查、維護與保養：

1、現場維護時應遵守安全規程要求；

2、平時應做好除塵防潮工作；

3、無源電動糾偏裝置三個月檢修一次。

該裝置采用全封閉結構，IP65 以上防護等級，故能在任何惡劣環境下正常工作。
